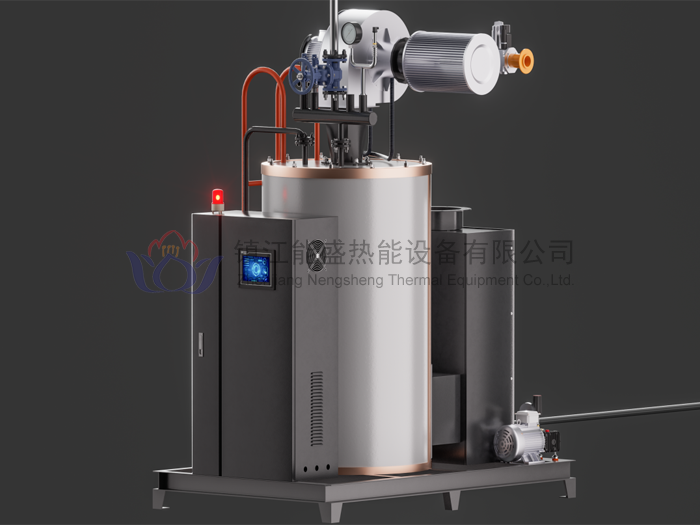

免检直流盘管蒸汽发生器







| 单位 | NSGS1.0-0.8-Q | SGS1.5-0.8-Q | NSGS1.5-0.8-Q | NSGS2.0-0.8-Q |
额定蒸发量 | t/h | 1.0 | 1.5 | 1.5 | 2.0 |
额定工作压力 | MPa | 0.8 |
额定蒸汽温度 | ℃ | 175 |
设计排烟温度 | ℃ | <60 | <60 | <60 | <60 |
设计热效率 | % | 99 | 94.55 | 111.9 | 100.3 |
锅炉满水容量 | L | 47.2 | 47.2 | 47.2 | 49.77 |
总受热面积 | m2 | 78.9 | 80.4 | 87.5 | 151.55 |
给水方式 | ─ | 变频连续给水 | 变频连续给水 | 变频连续给水 | 变频连续给水 |
给水温度 | ℃ | 20 | 20 | 20 | 20 |
燃烧型式 | ─ | 微正压燃烧 | 微正压燃烧 | 微正压燃烧 | 微正压燃烧 |
燃烧调节方式 | ─ | 变频比例调节 | 变频比例调节 | 变频比例调节 | 变频比例调节 |
低氮排放技术 | ─ | 空冷表面燃烧 | 空冷表面燃烧 | 空冷表面燃烧 | 空冷表面燃烧 |
设计燃料消耗量 | Nm3/h | 74.5 | 111.9 | 112.5 | 148.1 |
用电总功率 | kW | 8 | 10 | 10 | 15 |
锅炉外表温度 | ℃ | 环境温度+(5-10°) | 环境温度+(5-10°) | 环境温度+(5-10°) | 环境温度+(5-10°) |
锅炉净重 | t | 1.8 | 1.95 | 2.2 | 2.6 |
锅炉外形尺寸(长×宽×高) | mm | 2200mm×1400mm×1980mm | 2200mm*1400mm*1980mm | 2200mm×1400mm×2450mm | 2900mm×1400mm×2860mm |
锅壳材质 | ─ | Q245R | Q245R | Q245R | Q245R |
盘管材质 | ─ | 20#钢 |
节能器换热管材质 | ─ | 20 GB/T5310基管+翅片管 | 20 GB/T5310基管+翅片管 | 20 GB/T5310基管+翅片管 | 20 GB/T5310基管+翅片管 |
冷凝器换热管材质 | ─ | ND钢翅片管 | ─ | ND钢翅片管 | ND钢翅片管 |
锅炉保温材料 | ─ | 硅酸铝板+玻璃棉 | 硅酸铝板+玻璃棉 | 硅酸铝板+玻璃棉 | 硅酸铝板+玻璃棉 |
锅炉外包材料 | ─ | 镀铝锌板 | 镀铝锌板 | 镀铝锌板 | 镀铝锌板 |
主蒸汽阀口 | DN | 40*1 | 40*1 | 40*1 | 40*2 |
安全阀 | DN | 32*2 | 32*2 | 32*2 | 40*2 |
给水口 | DN | 25 | 25 | 25 | 25 |
冷凝器排污口 | DN | 25 | 25 | 25 | 25 |
排烟口 | mm | Φ325 | Φ325 | Φ325 | Φ377 |
外形尺寸(长×宽×高) | mm | 600×220×1500 | 600×220×1500 | 600×220×1500 | 600×220×1500 |
控制柜面板材质及壁厚 | ─ | 冷轧板 | 冷轧板 | 冷轧板 | 冷轧板 |
控制器 | ─ | WND-KZP | WND-KZP | WND-KZP | WND-KZP |
显示屏 | ─ | WND_MCGS_10BS | WND_MCGS_10BS | WND_MCGS_10BS | WND_MCGS_10BS |
主要电器元件(空气开关) | ─ | 施耐德 | 施耐德 | 施耐德 | 施耐德 |
主要电器元件(接触器、继电器) | ─ | 施耐德 | 施耐德 | 施耐德 | 施耐德 |
变频器 | -- | 台达 | 台达 | 台达 | 台达 |
安装位置 | ─ | 锅炉前侧 | 锅炉前侧 | 锅炉前侧 | 锅炉前侧 |
型号 | ─ | BG700 | BG1050 | BG1050 | BG1600 |
调节方式 | ─ | 变频调节 | 变频调节 | 变频调节 | 变频调节 |
接口口径 | DN | 40 | 40 | 40 | 50 |
燃气动压 | kPa | 5-8kpa | 5-7kpa | 5-7kpa | 6-10Kpa |
输出功率 | kW | 220-850 | 450-1250 | 450-1250 | 450-1600 |
适应环境温度(最低/最高) | ℃ | -15/+50 | -15/+50 | -15/+50 | -0.3 |
电源 | V/Hz | 380/50 | 380/50 | 380/50 | 380/50 |
电机功率 | kW | 2.6 | 3 | 3 | 3.4 |
噪声(一米处且不带消声罩) | dB(A) | <65 | <65 | <65 | <80 |
二氧化硫(SO2)排放 | mg/Nm3 | ≤50 | ≤50 | ≤50 | ≤50 |
氮氧化物(NOx)排放 | mg/Nm3 | <30 | <30 | <30 | <30 |
烟尘排放浓度 | mg/Nm³ | ≤20 | ≤20 | ≤20 | ≤20 |
排烟黑度 | ─ | ≤1级林格曼 | ≤1级林格曼 | ≤1级林格曼 | ≤1级林格曼 |
